一、产品概述

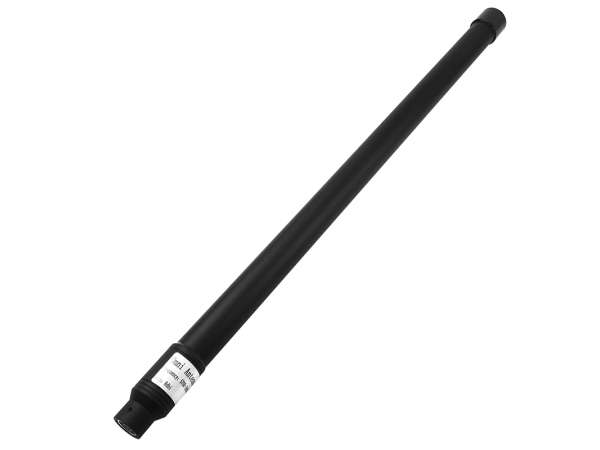

这款玻璃钢全向天线工作于 1160–1280 MHz 的 L 波段，针对中短距离的无线数据传输和定位场景而设计。天线整体高度 650 mm，直径仅 32 mm，重量 0.39 kg，配合玻璃钢天线罩带来轻量化与高强度兼顾的机身，尤其适合无人机地面站、车载通信平台、小型基站等对重量与耐候性同时敏感的应用。

二、核心技术指标解析

关键参数	数值	典型意义
频率范围	1160–1280 MHz	覆盖 L 波段 ADS-B、差分 GNSS、私有专网等链路
增益	6 ± 1 dBi	全向辐射下兼顾覆盖与穿透
驻波比 (VSWR)	≤ 1.8	匹配良好，减少馈线反射损耗
极化方式	垂直极化	与多数移动台、地面站保持一致
水平波瓣宽度	360°	真全向，消除方位盲区
垂直波瓣宽度	22°	抑制抬仰面杂散，提高主瓣指向性
最大输入功率	100 W	满足高功率发射场景
接口	N-J 母头	室外设备最常用、防水可靠
防雷	直流接地	将静电与感应雷流引入大地，保护射频前端
额定风速	60 m/s	可承受 17 级超强风，适应极端气候

三、玻璃钢全向天线的四大优势

材料优势：

玻璃钢 (FRP) 壁厚均匀、耐紫外线、耐盐雾。

相比金属外壳，长年暴露下不易出现电化腐蚀或生锈，维护成本低。

极端环境适应性：

工作温度 −40 ℃ 至 55 ℃;湿度 10–95 %。

无惧高原昼夜温差、沿海潮湿或沙尘环境。

机械强度与轻量化并存：

0.39 kg 的重量对桅杆、车顶或无人机平台几乎无额外负载。

内部采用高强度玻璃纤维骨架，抗风速达 60 m/s。

电气性能均衡：

6 dBi 增益与 22° 垂直波瓣宽度的组合，在保持全向覆盖的同时抑制高仰角干扰。

VSWR ≤ 1.8，减少馈线反射热耗，提高系统效率。

四、典型应用场景

场景	贡献价值
ADS-B 航空监测站	L 波段精准接收飞机应答机信号，全天候监测空域动态
差分 GNSS 地基增强站	向附近移动终端广播 RTCM 校正数据，提升定位精度
车载 / 船载 专网	在 1.2 GHz 私有频道提供全向覆盖，车队 / 船队保持实时互联
无人机地面控制	轻量化天线可直接固定于地面站支架，保证 360° 控制链路稳定
应急通信便携基站	快速架设，依赖 FRP 抗摔抗雨性能支撑长时间野外值守

五、安装与维护要点

安装方式

机器安装：底座预留 M 形螺纹孔，直接上杆固定更稳固。

建议配合阻抗匹配良好的低损耗 50 Ω 馈线，线长控制在需求范围内，以减少插入损耗。

接地与防雷

直流接地设计已将天线本体通过金属导体与馈线外导体相连，但桅杆和馈线屏蔽层仍需可靠接到大地网。

在高雷暴区可在馈线上串联气体放电管避雷器，进一步保护设备前端。

日常巡检

每季度检查接头是否松动、密封圈是否老化。

玻璃钢外表可用清水擦拭，避免化学溶剂腐蚀表层涂层。

避免将天线直接喷涂金属漆，以免影响辐射性能。

六、选型建议

关注覆盖半径与链路预算：

6 dBi 增益在 1 W 发射功率下，理论空旷覆盖可达 10–15 km。若需更远距离，可配合功放或选择更高增益定向天线。

匹配终端极化：

本天线采用垂直极化，适合与手持机、车载电台等垂直极化终端联用;若系统终端多为水平极化，需留意 3 dB 收发损失。

环境耐久性预算：

若部署在海岛、盐碱地或强紫外线地区，玻璃钢罩相较 ABS 或 PVC 更耐候，是长期投资的优选。

玻璃钢全向天线以轻盈的身姿包裹坚实的心脏，在 L 波段通信与定位领域扮演“信号中枢”的角色。它将 6 dBi 的通透覆盖、FRP 的顽强韧性与直流接地的安全设计集于一体，为需要全天候、全向通信的行业应用提供了一款即装即用、无需过度维护的高性价比解决方案。
