█电气参数Electrical Specifications

频率范围FrequencyRange

2400-2500MHz

增益Gain(dBi)

16±1dbi

驻波比VSWR

≤1.5

极化方式Polarization

垂直

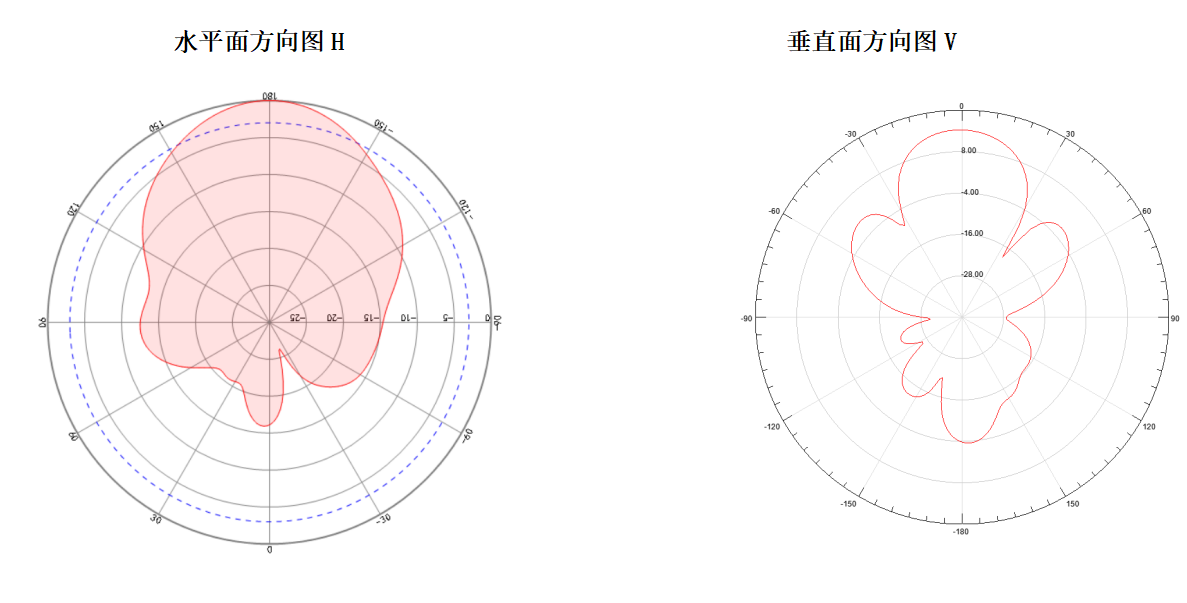

水平波瓣宽度Horizontal Beamwidth(0º)

48-58º

垂直波瓣宽度Vertical Beamwidth(0º)

27-38º

前后比( Front to back ratio）db

12dB

输入阻抗Input Impedance（Ω）

50Ω

最大功率Maximum input power(W)

50W

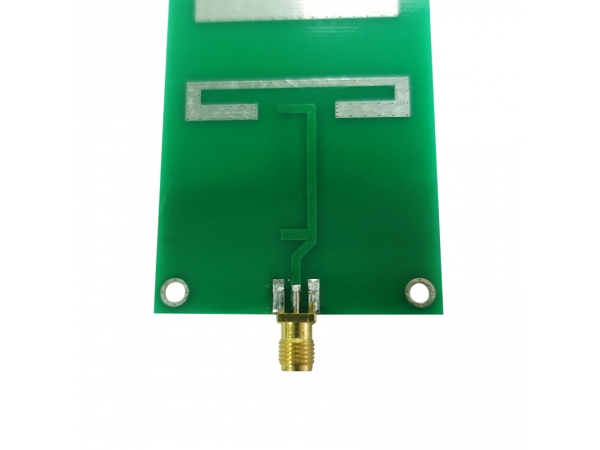

接头类型 Inpur connector type

SMA-J配086电缆

防雷保护Lightning Protection

直流接地DC Ground

█机械参数Mechanical Specifications

天线尺寸Dimensions­mm(Height/Width/Depth)

370*60*1mm

包装尺寸Packing size(mm)

****mm

天线重量Antenna weight(kg)

0.22Kg

极限风速Rated Wind Velocity（m/s)

60m/s

工作湿度Operational Humidity(％)

10- 95

天线颜色Radome Color

（灰色）

天线体材料Antenna body material

双面聚四氟乙烯覆铜板

工作温度Operating temperature(ºC)

-40～55 º

安装方式Installution Method

内置安装
