产品分类：玻璃钢天线
产品描述：

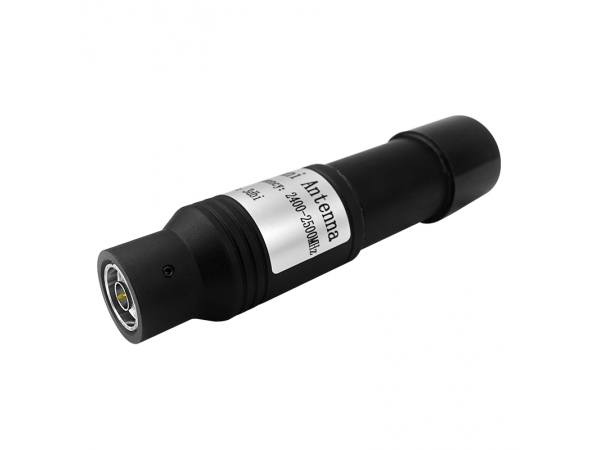

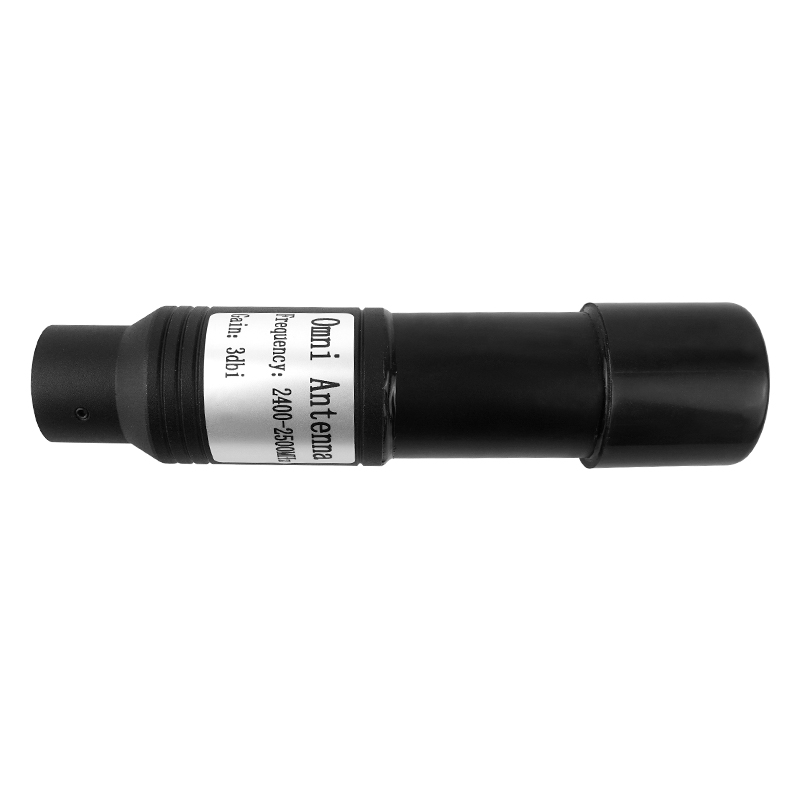

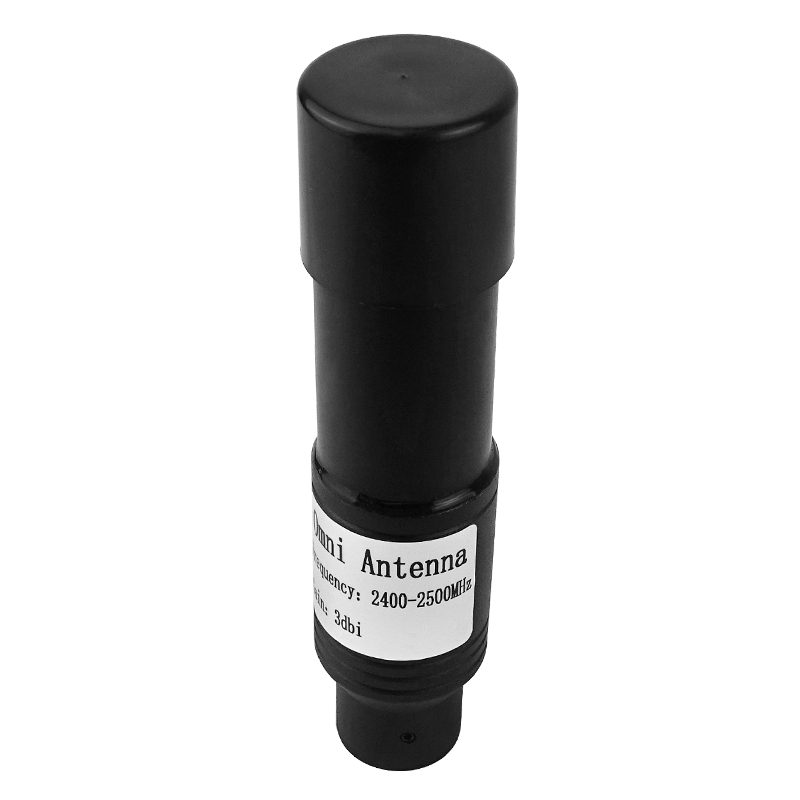

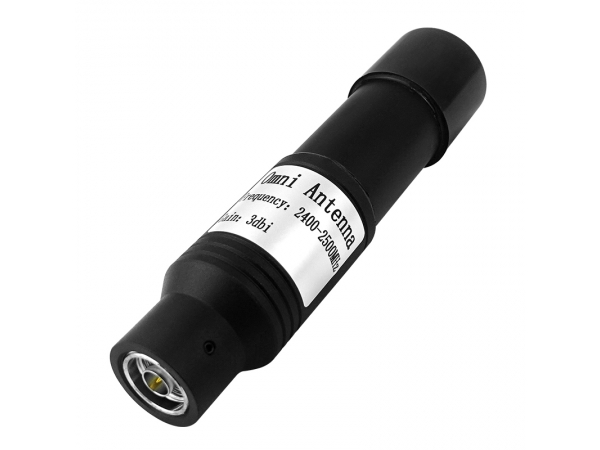

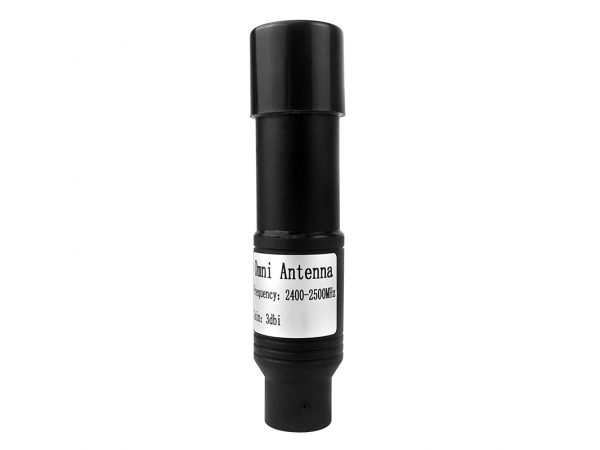

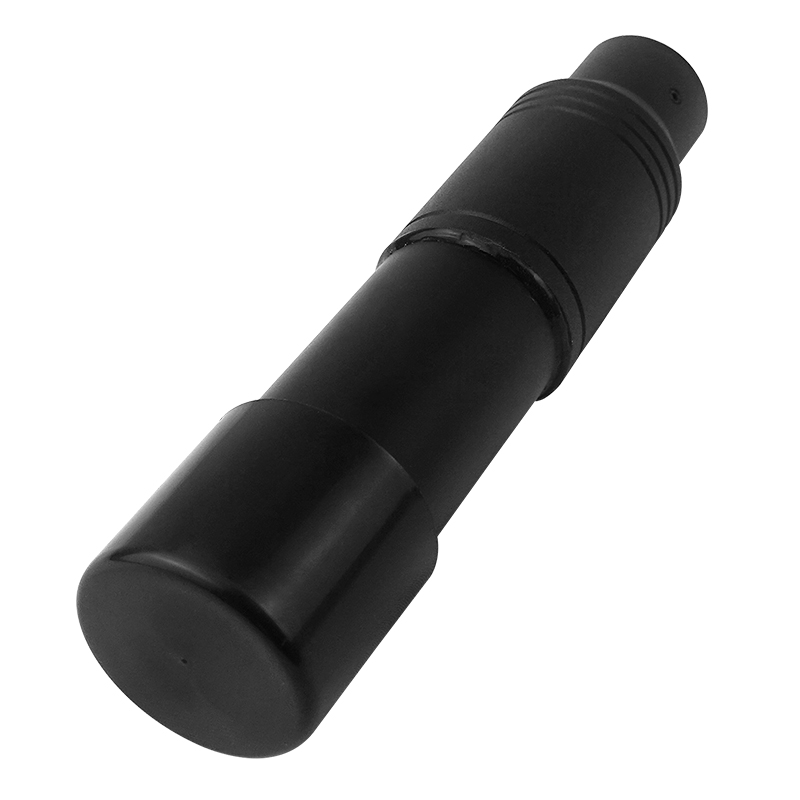

2400 - 2500MHz 3dBi 全向天线通常用于 2.4GHz 频段的无线通信，常用于 Wi-Fi、蓝牙和 ISM（工业、科学和医疗）频段的应用。它可以实现全方位的信号覆盖，并确保稳定的无线通信连接。
产品详情
PRODUCT PARAMETERS
|
电器参数Electrical Specifications |
|
| 频率范围Frequency Range |
2400-2500 MHz |
|
增益(dBi) |
3±0.5dBi |
|
驻波比VSWR |
≤1.5 |
|
极化方式Polarization |
vertical |
|
水平波瓣宽度Horizontal Beamwidth(0º) 垂直波瓣宽度Vertical Beamwidth(0º) |
360º 55±5º |
|
ovality(dB) |
≤±2dB |
|
输入阻抗Input Impedance（Ω） |
50Ω |
|
最大功率Maximum input power(W) |
50W |
|

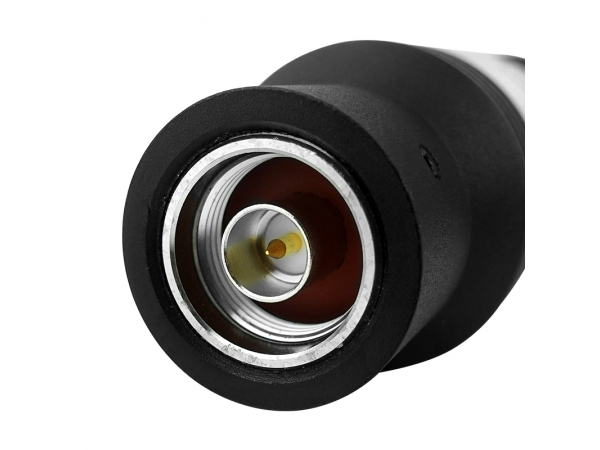

接头类型Input connector type |
N-K |
|
防雷保护Lightning Protection |
DC Ground |
|
机械参数Mechanical Specifications |
|
|

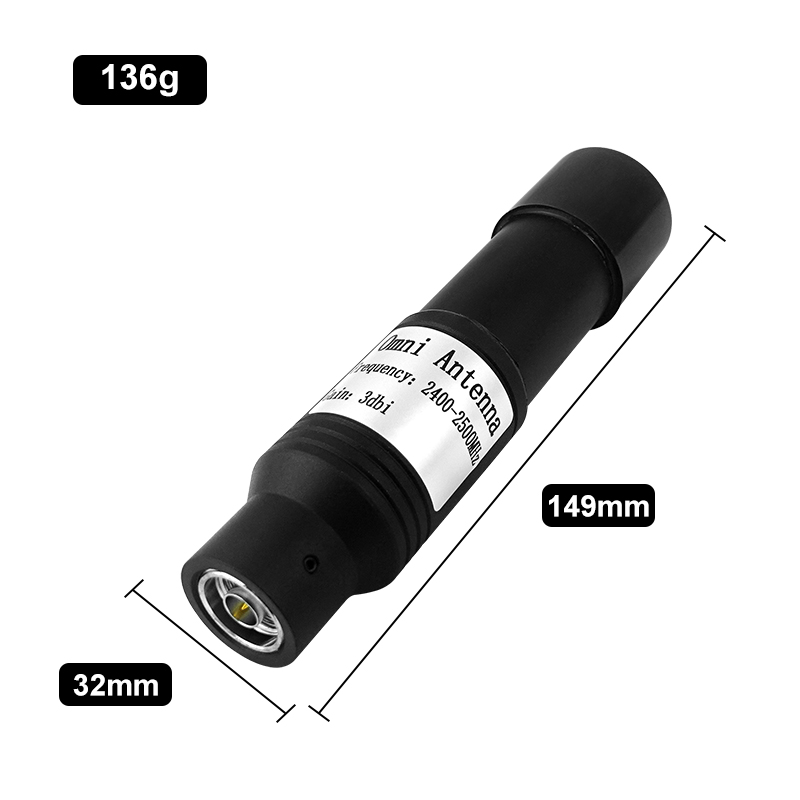

天线尺寸Dimensionsmm(Height/Width/Depth) |
ɸ32*149mm |
|
天线重量Antenna weight(kg) |
0.136KG |
|
Rated Wind Velocity（m/s) |
60m/s |
|
工作湿度Operational Humidity(％) |
10- 95 |
|
天线罩颜色Radome Color |
black |
|
天线罩材料Radome material |
玻璃钢 |
|
工作温度Operating temperature(ºC) |
-40～55 º |
|
安装方式Installation Method |
Machine installation |
