产品分类：PCB天线

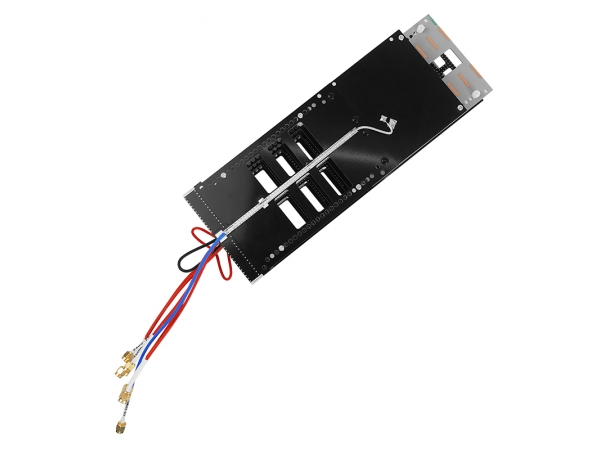

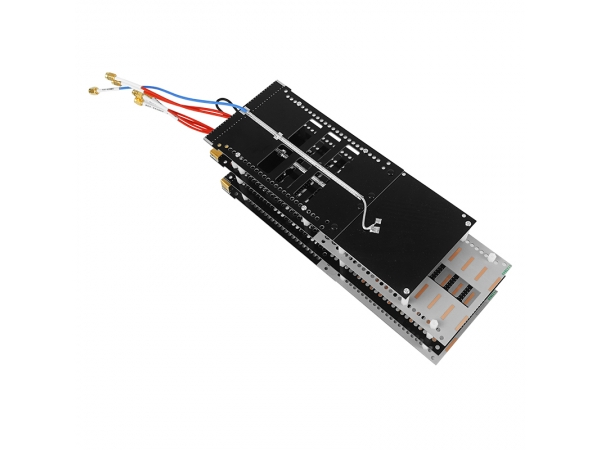

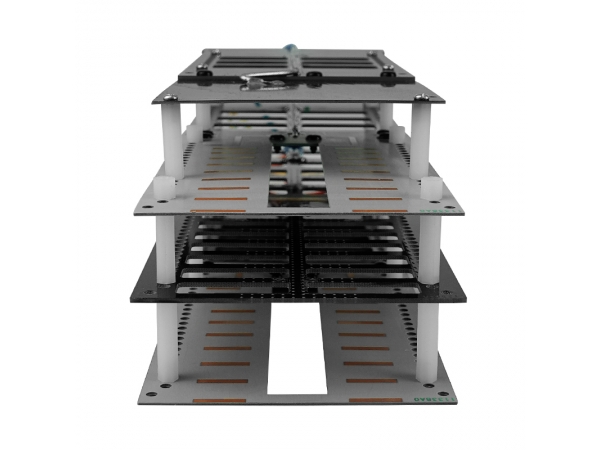

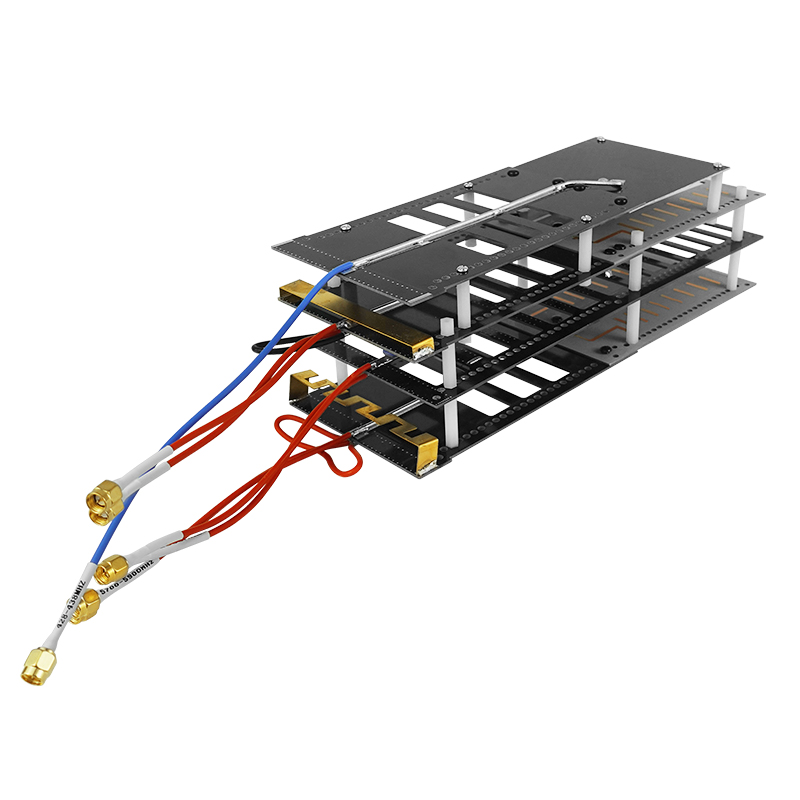

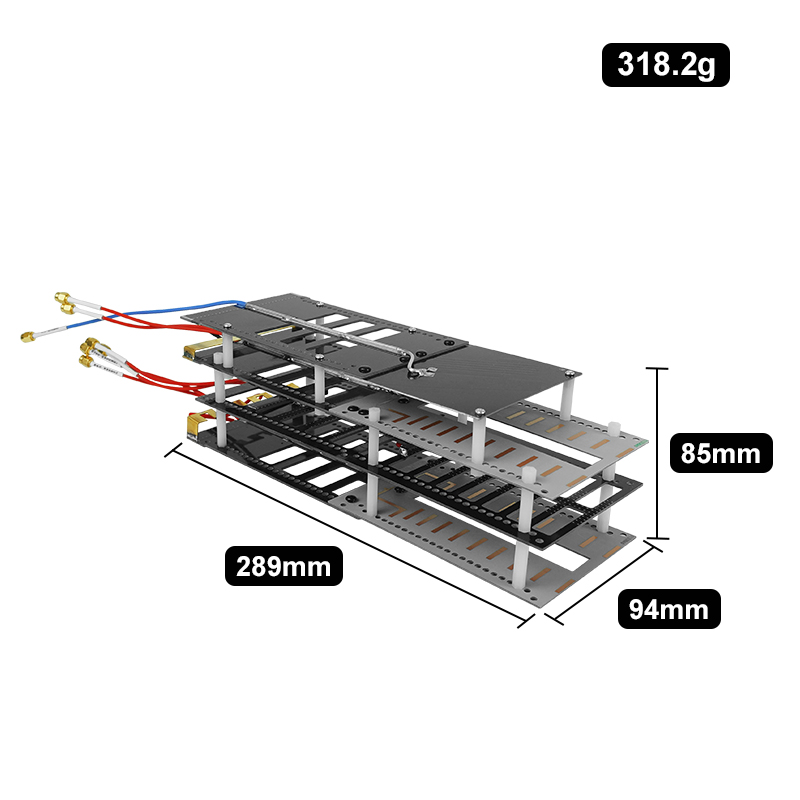

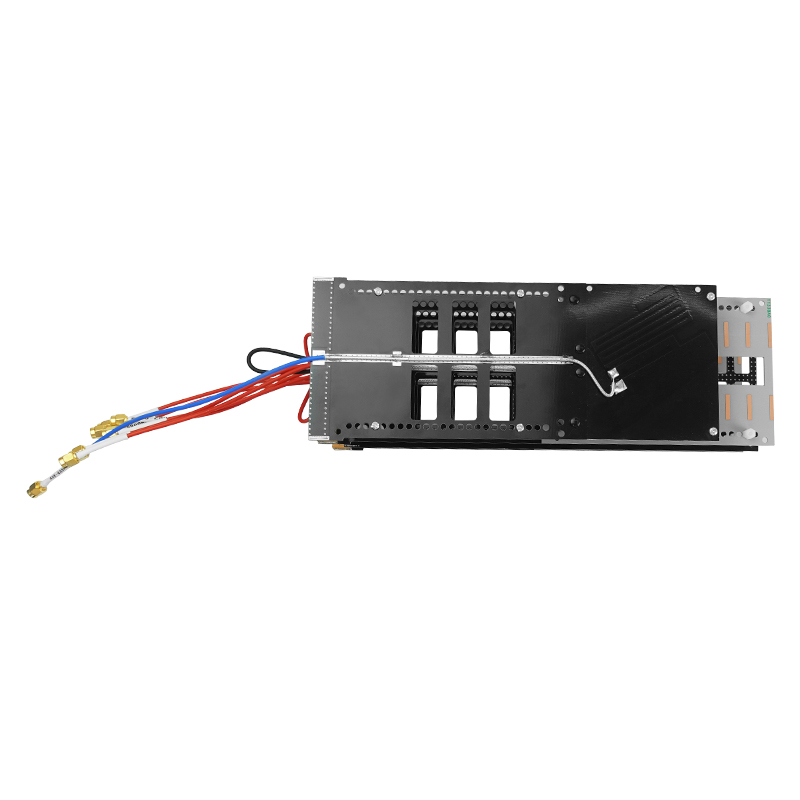

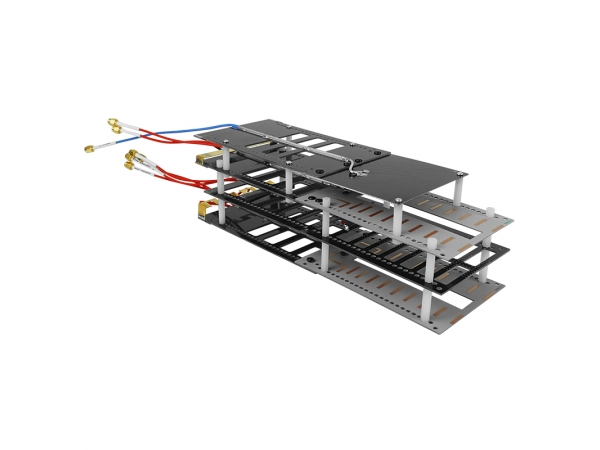

产品描述：
相对单个频段PCB天线连接功放单独使用，这种多路合成天线已经很大程度降低了各频段之间的互相干扰，而且在保留各频段高增益情况下，优化了各段的天线角度，能配合功放，高效发射放大或者反制信号。
产品详情
PRODUCT PARAMETERS
|
功能 参数 |
|||||
|
频段名称 |
频率详细 |
增益 |
驻波 |
水平 |
垂直 |
|
433MHz |
428-438 MHz |
1 dBi |
≤1.5 |
75-90º |
68-80º |
|
900MHz |
803-930 MHz |
5 dBi |
72-88º |
57-74º |
|
|
1.2G |
1160-1280 MHz |
8 dBi |
62-75º |
55-68º |
|
|
1.4/1.5/1.6G |
1160-1620 MHz |
8 dBi |
55-75º |
52-68º |
|
|
2.4G |
2400-2500 MHz |
16 dBi |
48-58º |
27-38º |
|
|
5.2G |
5100-5350 MHz |
17 dBi |
35-45º |
27-38º |
|
|
5.8G |
5700-5900 MHz |
17 dBi |
35-45º |
27-38º |
|
|
|
|||||
|
前后比 |
≥18dB |
||||
|
输入阻抗 |
50Ω |
||||
|
常规最大输入 |
50W |
||||
|
输入接头类型 |
086馈线 7条 *SMS-J |
||||
|
|
|||||
|
机械 参数 |
|||||
|
工作湿度环境(％) |
10%- 95% |
||||
|
表层颜色 |
黑与灰色 |
||||
|
工作温度(ºC) |
-40～65 º |
||||
|
功能 参数 |
|||||
|
频段名称 |
频率详细 |
增益 |
驻波 |
水平 |
垂直 |
|
433MHz |
428-438 MHz |
1 dBi |
≤1.5 |
75-90º |
68-80º |
