屋顶、铁塔和园区围墙上常能看到一块块竖立的“白板”，它们为什么能把无线信号定向送到目标区域、又不至于到处“溢出”干扰邻区?这就是板块天线的价值所在。下面从原理、结构、指标、选型、安装到排障与趋势，系统讲清板块天线该如何选、如何用、怎样把性能真正落到场景里。

一、什么是板块天线，为什么用它

板块天线(也称面板天线、定向板天线)是一类将多个辐射单元与反射面、馈电网络集成在平面结构中的定向天线。相较全向天线，板块天线具备：

定向覆盖：把能量集中在设定扇区内，提高同功率下的有效覆盖距离与穿透能力。

抑制干扰：旁瓣低、前后比高，减少对背面与侧向的无效辐射。

易于规划：通过选择波束宽度、下倾角与安装高度，可精准“塑形”小区边界。

多频/多端口：同一面罩内集成多频段或MIMO端口，减少站点数量与抱杆占用。

典型应用包括宏站扇区覆盖、室外热点补盲、园区/矿区无线专网、室分系统穿墙打点、点到点/点到多点回传、Wi-Fi/RFID定向覆盖等。

二、工作原理与典型结构

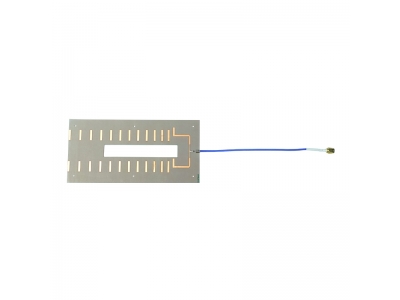

辐射单元

常见为贴片单元、偶极子阵元或缝隙单元。多单元按阵列排布，利用幅相分布合成主瓣与旁瓣。

为兼顾容量与抗多径，常采用**±45°交叉极化**双端口(X-Pol)结构，提高极化隔离度。

反射器与面罩

金属反射板将背向能量反射至前向，提高前后比。

面罩(Radome)用复合材料或ABS，低介损、耐候，保护内部阵元和馈线。

馈电网络

企业式功分(Corporate Feed)确保阵元幅度一致;

相移器/移相线控制阵元相位形成预设波束与电下倾角(eTilt);

多频共面时使用带通滤波与多层馈线板实现多频合路。

有源/无源

传统板块天线为无源(仅辐射件与被动馈网)。

新一代将有源功放、收发模块与阵列集成成一体化有源天线(AAU)，用于大规模MIMO与波束赋形。

三、关键指标怎么读

频段与带宽：覆盖目标系统的工作频段，并保证足够相对带宽(例如 LTE/5G Sub-6 的 700/800/900、1.8/2.1/2.6/3.5 GHz 等)。

增益(dBi)：反映定向能力，常见 12–20 dBi(小面板偏低、宏站面板更高)。增益越高，波束越窄。

波束宽度(HPBW)：水平/垂直半功率角，常见 33°/65°/90° 等，决定扇区覆盖与干扰外泄。

前后比(F/B)：常≥25 dB，背向泄漏越小越好。

交叉极化隔离(XPD)：常≥18–20 dB，保障 MIMO 分流与抗干扰。

驻波/回波损耗(VSWR/S11)：VSWR ≤1.5(S11≤-14 dB)为宜，匹配好、发射效率高。

端口隔离：多端口≥25 dB，降低端口间串扰。

互调(PIM)：被动互调常以 dBc 表示(如 ≤-150 dBc @2×20 W)，关系到小区底噪。

功率与接口：额定功率、连接器(4.3-10、7/16 DIN 等)、防护等级(IP65/67)、抗风载、重量与安装方式。

四、如何按场景选型

宏站扇区覆盖(城区/郊区)

典型选 65° 或 33° 水平波束;垂直电下倾 2°–10° 以控边界;

多频共面+四端口或八端口 X-Pol，匹配 2T2R/4T4R/8T8R。

目标：增强边缘 RSRP/RSRQ 或 SINR，抑制跨小区干扰。

园区/矿区/港区专网

视走廊/广场布局选 65°/90° 面板;结合机械下倾控制溢出;

重点路段可用高增益窄波束扇区拉远覆盖。

室外热点与室分穿墙打点

小面板 12–16 dBi，水平 60–90°，垂直窄一些以减少楼层串扰;

注意安装高度与仰角，避免“脚下空洞”。

点到点/点到多点回传

窄波束高增益(18–23 dBi)定向面板或小抛物面，要求路径清晰、塔顶校准精细。

多点基站端用 60–90° 面板，终端用窄波束小面板。

Wi-Fi/RFID/物联

Wi-Fi 2.4/5 GHz 可用 12–18 dBi 面板做走廊/庭院定向覆盖;

RFID 门禁/通道用窄波束降低串读。

五、覆盖塑形：高度、方位与下倾的拿捏

高度：太高易“越墙打远”、底部成盲;太低被地物遮挡。一般宏站天线离地 20–35 m，园区杆站 6–12 m。

方位角：对准目标走廊或广场中心，尽量让主瓣沿道路方向展开。

下倾角：

电下倾用于细调边界，不改变物理姿态;

机械下倾改变整副天线角度，优先用于大范围近场控溢出;

经验：城区密站下倾略大、郊区略小，结合仿真与路测校核。

天线间距：同杆多面板需保证物理隔离，降低互耦与 PIM;同站不同扇区重叠 10–20% 以平滑切换。

六、安装与布线的硬功夫

抱杆/法兰：按风载与重量选型，紧固件扭矩一致;防腐、防松、防盗。

馈线与接头：选择低损耗馈线(1/2″、7/8″等)，转弯半径≥最小要求;接头清洁、力矩到位，外包防水胶与热缩套。

接地与防雷：天线、抱杆、馈线避雷器就近等电位;走线与电源/光缆分层隔离。

标识与记录：端口编号、方位/下倾记录入库，便于后续排障与优化。

七、测试与验收：上塔之前先过关

网络参数：矢网测 S11、端口隔离、幅相一致性;PIM 测试达标。

仿真与实测：无响室或开阔场测主瓣/旁瓣/前后比;样机与批量抽检一致性。

现场核查：罗盘/经纬仪核对方位，电子下倾与机械下倾记录;驻波在线复测防错接。

路测指标：扇区内 RSRP/SINR、切换边界平滑度、邻区干扰(RSRQ)与吞吐验证;回传链路做丢包/时延测试。

八、常见问题与排障步骤

驻波偏高/告警

查接头清洁与力矩→更换跳线→检查馈线进水→对比矢网数据。

覆盖“脚下空洞”

高度过高或下倾不足→加机械下倾或加装近区小面板补盲。

小区外泄干扰

水平波束过宽或下倾过小→更换更窄波束或增大下倾;核对旁瓣抑制。

吞吐不达标

MIMO 端口隔离不足/极化错配→检查端口接线与极化对齐;优化邻区 PCI/信道复用。

PIM 高

接头氧化、松动或异物→清洁更换;抱箍金属间接触不良也会诱发，必要时加绝缘垫片。

风致偏转

抱杆/支架刚度不足→加固或更换支架，复核风载等级。

九、材料与可靠性

面罩材料：低介损、抗紫外、耐盐雾;边缘密封胶条防渗水。

反射板/支架：铝合金/镀锌钢板，兼顾重量与强度。

全寿命维护：定期巡检紧固件、面罩龟裂、进水与腐蚀;暴风雪后复测方位/下倾，必要时复位。

十、一套可复用的选型与落地清单

明确频段/制式/容量与目标场景(宏站/园区/回传/室分打点)。

依据覆盖半径与边界选择增益与波束(33°/65°/90°)。

确定端口与极化(X-Pol，2/4/8 端口)，匹配 MIMO。

核对VSWR、隔离、F/B、PIM 等核心指标是否达标。

评估体积重量与安装方式，核算风载、抱杆和塔体承重。

现场勘测与仿真合并，给出方位/高度/下倾初值。

上站安装—验收—路测—微调形成闭环，并沉淀参数台账。

十一、两个场景的实操示例

A. 城区三扇区宏站补盲

目标：填补街谷阴影，控制外泄。

选型：多频 65° 面板，增益 17–19 dBi，X-Pol 4 端口;电下倾 6° 起步。

落地：安装高度 28 m，邻楼遮挡侧增加 2° 机械下倾;路测后将电下倾优化到 8°，SINR 提升 4–6 dB，越区接入下降显著。

B. 园区主干道专网覆盖

目标：沿 1.2 km 走廊定向覆盖，控制横向溢出到厂房内。

选型：90° 小面板 14 dBi，主干道杆站 8 m 高，机械下倾 5°，相邻站点 250–300 m 复用。

落地：按道路曲折微调方位，终端平均速率提升，厂房内干扰下降。

板块天线的“板”，不是简单的外形，而是把阵列、馈网、极化和结构整合到一个可控的定向系统里。只要围绕场景—指标—安装—验证—微调这条主线推进，就能把每一度波束宽度、每一度下倾角都用在刀刃上：覆盖到位、干扰可控、容量做实。
