随着物联网(IoT)、5G通信、智能家居等技术的快速发展，无线设备对信号传输的稳定性、覆盖范围和能效提出了更高要求。作为无线通信系统的"咽喉"，传统PCB天线受限于尺寸、带宽和辐射效率，难以满足复杂场景下的高性能需求。加强版PCB天线应运而生，通过材料创新、结构优化和电磁仿真技术，在保持低成本与小型化的同时，显著提升了天线的增益、带宽和抗干扰能力。今日，深圳安腾纳天线小编将分析加强版PCB天线的多个维度，深度解析其核心优势。

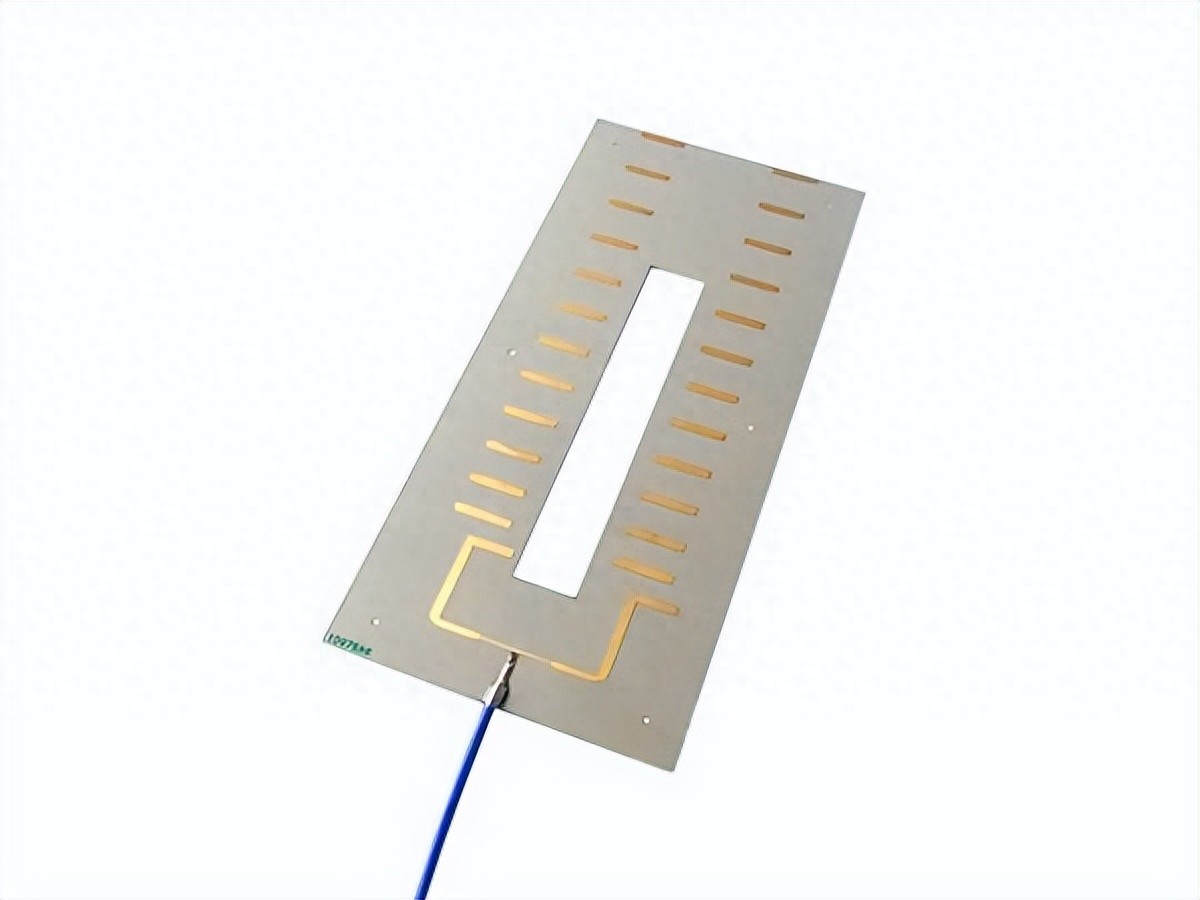

一、加强版PCB天线的技术革新：核心突破点

传统PCB天线受限于介质基板材料(如FR-4)的高损耗和低介电常数，导致辐射效率低、带宽窄。加强版PCB天线通过以下技术实现性能飞跃：

1、新型基板材料的应用

(1)高频陶瓷基板：采用氧化铝、氮化铝等陶瓷材料，介电常数高达10-20，显著减少信号传输损耗，提升高频段(如5.8GHz)的辐射效率;

(2)LCP(液晶聚合物)柔性基板：兼具柔性与低介电损耗，适用于可穿戴设备、折叠屏终端等需要动态弯曲的场景;

(3)复合材料基板：通过碳纤维、玻璃纤维增强基板强度，同时降低热膨胀系数，适应极端温度环境。

2、多频段与宽带化设计

(1)分形几何结构：利用科赫曲线、希尔伯特曲线等分形图案，在有限面积内实现多频谐振(如2.4GHz+5GHz双频段);

(2)耦合馈电技术：通过微带线与接地层的耦合，扩展天线带宽至10%以上，覆盖更广的通信频段;

(3)可重构天线：集成MEMS开关或PIN二极管，动态调整辐射模式以适应不同频段需求。

3、电磁仿真与优化工具

(1)HFSS、CST等全波仿真软件：通过三维电磁场模拟，精确预测天线增益、方向图和S参数，缩短研发周期;

(2)机器学习辅助设计：利用神经网络优化天线几何参数，在复杂约束下实现性能最大化。

二、加强版PCB天线的设计创新：从结构到工艺的全面升级

加强版PCB天线不仅依赖材料改进，更通过结构创新解决传统天线的痛点。

1、紧凑化与集成化设计

(1)堆叠式天线阵列：将多个天线单元垂直堆叠，利用空间复用提升增益，同时保持平面化结构;

(2)嵌入式天线：直接集成于PCB内部层，减少外部干扰，适用于对尺寸敏感的智能手表、医疗传感器等设备。

2、抗干扰与极化分集技术

(1)交叉极化设计：通过正交极化的天线单元，降低多径效应导致的信号衰减，提升通信可靠性;

(2)MIMO天线系统：在有限面积内布局多根天线，利用空间分集技术提升数据吞吐量，适用于5G基站和高速路由器。

3、制造工艺的突破

(1)激光直接成型(LDS)技术：通过激光在塑料外壳上活化导电轨迹，直接形成三维天线结构，简化组装流程;

(2)3D打印天线：利用导电油墨或金属粉末打印复杂天线形状，实现定制化设计。

三、加强版PCB天线的应用场景：从消费电子到工业物联网的全面覆盖

加强版PCB天线凭借其高性能与低成本优势，正在重塑多个行业的通信架构。

1、消费电子领域

(1)智能手机与平板电脑：采用LCP基板+MIMO天线设计，支持5G毫米波频段，同时满足轻薄化需求;

(2)智能家居设备：通过分形几何天线实现多频段覆盖，兼容蓝牙、Wi-Fi、Zigbee等多种协议。

2、工业物联网(IIoT)

(1)物流追踪标签：集成加强版PCB天线的UHF RFID标签，在金属、液体等复杂环境下仍能保持高读取率;

(2)无人驾驶传感器：车载毫米波雷达天线通过陶瓷基板与3D打印技术，实现高精度测距与抗干扰能力。

3、医疗与可穿戴设备

(1)植入式医疗设备：采用柔性LCP基板天线，在生物体内实现稳定通信，同时减少对组织的电磁干扰;

(2)AR/VR眼镜：通过堆叠式天线阵列解决头戴设备内部空间受限问题，保障高速数据传输。
