户外环境杂讯纷扰，为何一支高增益室外天线就能让微弱信号突然振奋?

【一】需求透视——“接收不稳”背后的三大痛点

覆盖缺口：郊区、山地或海上平台，基站稀疏导致 RSSI 低于接收门限。

链路预算吃紧：长距离点对点回传，链路余量被树木、建筑及地形折损。

多径衰落：城市峡谷效应令信号在混凝土迷宫中反复叠加抵消。

高增益室外天线的核心使命，是通过集中辐射能量把“信号漏斗”对准目标方向，提高接收端 SNR，为后续调制解调留足头寸。

【二】原理解剖——增益从何而来?

辐射面放大：在有限物理尺寸内利用折叠、阵列或反射结构延展有效辐射面积，提高等效辐射功率。

方向性控制：通过相位叠加让能量在主瓣方向同向叠加、余向互相抵消，主瓣越窄，峰值增益越高。

阻抗配准：波导、巴伦或匹配节调谐馈电点，使能量在馈线—振子—自由空间之间高效过渡，避免功率反射。

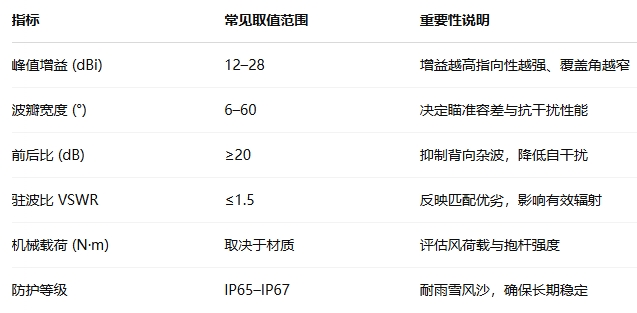

【三】关键指标地图

【四】设计工艺剖面

A. 振子与反射体

Yagi 阵列：成本低、易调优，适合 400 MHz–1 GHz 公网集群。

抛物面反射：短波长场景可收折为网状碟面，减轻风阻。

B. 外壳与密封

压铸铝一体罩+PTFE 防水透气膜，兼顾散热与排湿。

表面阳极氧化+氟碳涂层，抵抗紫外与盐雾侵蚀。

C. 馈电与巴伦

N-type 或 7/16 DIN 接头配低损耗馈线;

不平衡—平衡转换器置于密封腔，避免潮气侵袭微缝。

【五】选址与安装“四步曲”

高度优先：≥屋脊 3 m，理论视距随之提升 √高度 倍。

朝向微调：利用手持场强计或 APP 测方位角，微步 扭紧 U 型抱箍。

接地与避雷：馈线外导体与塔体多点焊接;顶部 16 mm² 铜排接防雷带。

拉线与抱杆：对流风区选择不锈钢钢丝+预紧器，抱杆壁厚≥2.5 mm。

【六】性能优化——“纸面增益”变“实战吞吐”

同轴线损评估：30 m LMR-400@2.4 GHz 损耗 ≈ 2 dB，等同减半天线增益。

阻抗调谐：驻波超限时，用滑动短路片或微调电容平移最小点。

LNA 配置：极弱信号链路在馈线基座加 1 级低噪放，注意整体 NF。

波束倾角：山腰或高塔安装时，下倾 2°–4° 抑制地面近场干扰。

【七】维护巡检要点

季度目检：查看支架锈蚀、密封条老化、馈线外皮龟裂。

年度复标：用网络分析仪远端测 S11，增减校准件比较衰减漂移。

极端天气复测：台风、冰冻后及时复位方位角并检索驻波跳变。

【八】进阶趋势扫描

波束赋形阵列：在 5G Sub-6 GHz 回传中，用相控模块实时偏转主瓣。

双偏馈多波段：一副反射面上串叠 Ku/Ka/L 三波段馈源，节省塔顶空间。

智能监测端口：内置温湿度与驻波传感器，远程告警即插即换。

环保轻量材料：碳纤复合+镀铜层，减轻 40 % 以上自重，缓解抱杆负荷。

高增益室外天线既是工程师手中的精准手术刀，也是通信网络扩容的经济杠杆。从辐射原理、设计工艺到安装调优，每一个环节都在放大信号“呼吸”的自由度。未来，随着相控阵与智能监控技术落地，这支立于屋脊的隐形“倍增器”将不再只是静态硬件，而是动态感知、云边协同的链路节点，为长距覆盖与高速回传写下新的注脚。
